计算机联锁系统研究及其在现代铁路运输中的关键应用分析

，> 计算机联锁系统（CBI）作为现代铁路信号的核心安全设备，通过计算机技术实现道岔、信号机和轨道电路的实时联锁控制，取代传统继电联锁，其研究重点在于高可靠性与高安全性架构设计（如二乘二取二、三取二冗余）、故障-安全原则的软件/硬件实现、标准化的通信协议（如联锁-列控、联锁-监测接口），以及智能化功能拓展，在现代铁路运输中，CBI的关键应用体现在：大幅提升运输效率与线路通过能力，增强行车安全防护等级，降低设备维护成本，并为列车自动控制（ATC）、无人驾驶及综合调度指挥系统提供基础支撑，是构建智能化、网络化铁路运输体系不可或缺的技术基石，其持续优化对保障路网高效安全运营至关重要。，**核心要点涵盖：**，1. **系统本质与目标**：取代继电联锁，实现计算机化安全控制。，2. **核心研究方向**：高可靠冗余架构、故障-安全技术、标准化接口、智能化。，3. **关键应用价值**：提升效率与安全、降本增效、支撑智能化铁路（ATC/无人驾驶/调度指挥）。，4. **总体定位**：现代铁路智能化、安全高效运营的基础技术。

**
本文以计算机联锁系统为核心，探讨其在铁路信号控制中的核心作用与实现原理，文章首先阐述计算机联锁系统的基本概念与运行机制，随后分析其相较于传统联锁方式的技术优势，并结合实际应用场景进行说明，通过列举典型问题案例，探讨系统潜在风险及应对策略，结合新技术发展趋势，展望计算机联锁系统的未来发展方向，研究表明，计算机联锁系统凭借其高可靠性与智能化优势,已成为保障铁路运输安全高效的核心技术支撑。

计算机联锁系统概述

想象一下火车站内错综复杂的轨道，列车如何避免相撞或进入错误轨道？这便是联锁系统的任务——确保列车行进路径的安全排他性，计算机联锁（Computer Based Interlocking， CBI）系统正是利用现代计算机技术实现这一关键功能的核心设备。

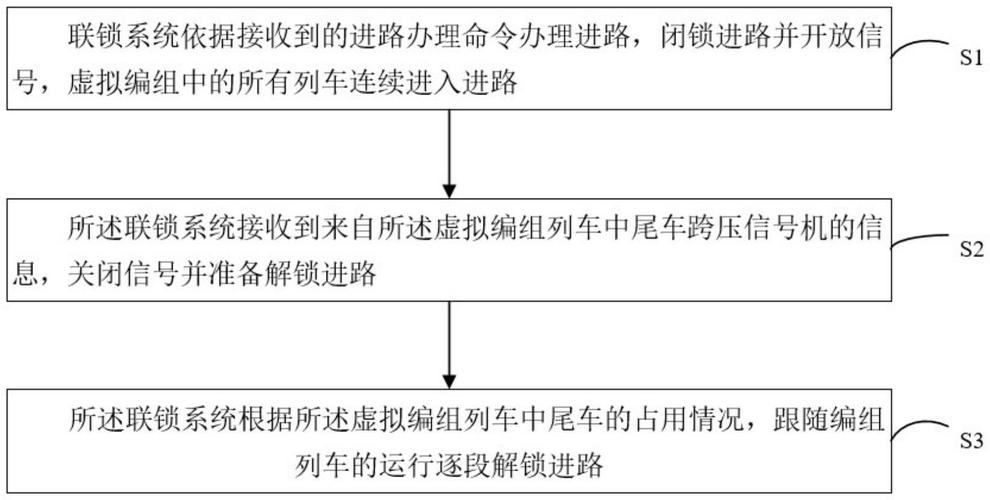

它取代了传统的继电器机械联锁方式，以高性能工业控制计算机为核心平台，结合专用的联锁软件，处理来自轨道电路、信号机、转辙机（道岔）等现场设备的状态信息，系统根据严密的联锁逻辑（如“进路建立需检查道岔位置正确且区段空闲”）进行实时运算与判断，最终输出控制指令，驱动信号机开放正确灯光、转换道岔至所需位置、锁闭相关进路,从而保障列车运行安全有序。

计算机联锁系统的核心优势

1. 安全可靠性飞跃：

   • 冗余架构： 普遍采用“二乘二取二”或“三取二”等冗余表决机制。“二乘二取二”意味着系统有两套独立且相同的软硬件通道（A系和B系），每系内部又有两个CPU进行同步运算和结果比对，只有当同一系内的两个CPU计算结果一致，并且A、B两系对同一操作均给出安全输出时，最终指令才被执行,这极大降低了单点故障导致危险输出的可能性。
   • 故障导向安全： 设计原则确保任何硬件故障或软件错误发生时，系统输出均导向最安全侧（如信号显示红灯、道岔锁闭）。
   • 自诊断能力： 强大的在线监测与诊断功能，能快速定位故障点,缩短维修时间。

2. 功能强大且灵活：

   • 软件定义功能： 通过修改或升级软件即可实现复杂的联锁逻辑、增加新功能（如自动进路排列、与列车控制系统CTC/ATP集成）,无需大规模改动硬件。
   • 信息处理能力强： 可轻松处理海量实时数据，实现站场状态全面监控、历史运行数据记录与分析。

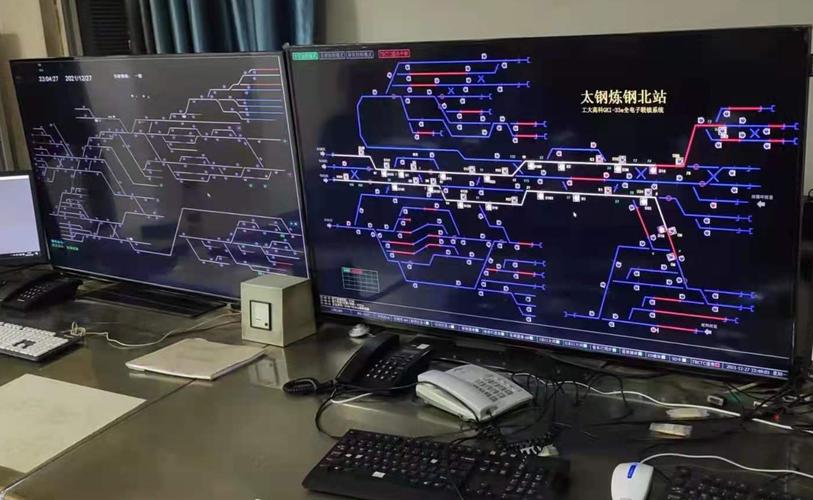

   • 人机界面友好： 图形化操作员工作站（MMI）提供直观的站场图形显示、便捷的操作方式（如鼠标点选进路）、丰富的报警和提示信息。

3. 维护便捷与经济性提升：

   • 硬件简化： 大量取代继电器，硬件设备数量显著减少,机房占地面积小。
   • 维护效率高： 自诊断系统精确指示故障模块，支持模块化更换,降低维护难度和强度。
   • 生命周期成本低： 虽然初期投资可能较高，但长期来看，其可靠性高、维护成本低、扩展性强等优势带来显著的经济效益。

4. 网络化与集成化：

   易于通过标准通信接口（如以太网、现场总线）与列车调度指挥系统（TDCS/CTC）、列车运行控制系统（CTCS/ETCS）、微机监测系统等联网，构建综合自动化系统,实现信息共享和集中管理。

关键技术解析

1. 高可靠性与安全性设计：

   • 硬件冗余： 关键部件（CPU、电源、通信通道）的冗余配置。
   • 安全通信协议： 如采用安全的通信协议（如PROFIsafe, CRC校验、序列号、时间戳等）保证传输数据的完整性与安全性。
   • 安全操作系统/平台： 采用经过安全认证的实时操作系统或专用安全平台。

2. 联锁软件：

   • 安全苛求软件： 软件需遵循最高等级的安全标准（如EN 50128 SIL4）进行开发、测试和验证，采用形式化方法、模块化设计、严格测试（单元测试、集成测试、系统测试、第三方独立安全认证）。
   • 联锁逻辑实现： 基于进路、道岔、信号、轨道区段等要素的状态和关系，通过布尔逻辑、状态机等方式实现复杂的联锁规则。

3. 电子执行单元：

   负责驱动现场设备（如转辙机、信号机）和采集现场设备状态（轨道电路占用/空闲、道岔位置、信号灯位）,需要高可靠性和抗干扰能力。

4. 人机交互界面（MMI）：

   为操作员提供监视和操作入口，设计需符合人机工程学，信息显示清晰、操作直观可靠,并具备完善的报警和日志功能。

相关问题分析与典型案例举例

尽管计算机联锁系统优势显著,但在实际应用中也面临挑战和风险：

1. 硬件可靠性问题：

   • 案例： 某站计算机联锁系统输出板卡故障，导致控制信号机点灯的继电器错误吸起，可能造成信号升级显示（如本应显示红灯却错误显示了绿灯）。
   • 分析： 硬件老化、元器件失效、环境因素（温度、湿度、粉尘、电磁干扰）是主要原因，冗余设计虽能缓解,但关键单点故障仍需关注。
   • 对策： 加强硬件选型和质量控制；优化机房环境；强化状态监测和预防性维护；关键I/O接口采用安全驱动电路。

2. 软件缺陷与数据配置错误：

   • 案例： 软件逻辑中存在边界条件处理缺陷，在特定且罕见的列车运行序列组合下，可能导致联锁条件检查失效，允许建立不安全的进路，或者，在站场改造后,数据配置人员错误地遗漏了某个新增道岔的联锁关系。
   • 分析： 软件复杂性高，测试难以穷尽所有场景；数据配置（站场拓扑、联锁表）过程复杂,人为失误风险存在。
   • 对策： 严格执行安全苛求软件的开发与验证流程（V&V）；采用形式化方法验证关键逻辑；实施严格的数据配置管理和独立验证复核制度；提供完善的配置工具和检查功能。

3. 电磁兼容性（EMC）与干扰问题：

   • 案例： 附近大功率设备启停或雷击产生的强电磁干扰，通过电源线或通信线缆耦合进入联锁系统，可能导致CPU死机、I/O端口误动或通信中断。
   • 分析： 铁路现场电磁环境复杂，系统抗干扰设计不足或接地/屏蔽措施不当易引发问题。
   • 对策： 系统设计满足严苛的EMC标准；优化机柜布线、做好屏蔽与接地；使用抗干扰能力强的通信协议和线缆；关键信号通道采用光电隔离。

4. 网络安全风险：

   • 案例： 随着系统联网程度提高，理论上存在遭受网络攻击的风险（如病毒、黑客入侵），可能导致系统瘫痪、数据泄露或被恶意控制。
   • 分析： 传统系统设计对网络安全考虑不足；网络边界防护薄弱；内部通信缺乏足够加密认证。
   • 对策： 建立纵深防御体系（防火墙、入侵检测、网闸）；加强网络分区隔离（如将安全核心网与外部管理网隔离）；采用安全通信协议和加密认证技术；定期进行安全审计和渗透测试。

5. 维护人员技能与规范：

   • 案例： 维护人员对复杂系统理解不足或未严格遵守操作规程，在维护过程中误碰设备、错误拔插板卡、违规修改参数,导致系统异常。
   • 分析： 系统技术含量高，对维护人员专业素质要求高；维护规程执行不到位。
   • 对策： 加强专业技术培训与认证；制定详细、清晰的维护规程和应急预案；实施严格的权限管理（如参数修改需授权）；完善维护记录和追溯机制。

拓展分析与未来发展趋势

1. 智能化与自动化：

   • 结合人工智能（AI）和大数据技术，实现智能进路调度、预测性维护（通过分析设备状态数据预测故障）、运行效率优化。
   • 更深度地与列车自动驾驶（ATO）系统集成,实现全自动化的列车运行控制。

2. 全电子化执行：

   研究和发展全电子计算机联锁系统，完全取消继电器，使用固态电子开关直接驱动信号机和转辙机，进一步提高可靠性，减少维护量,这是当前的重要发展方向。

3. 高安全性平台与标准化：

   • 采用通用、经过更高等级认证（如SIL4）的安全计算平台，降低开发复杂度和成本,提高系统整体安全水平。
   • 推动接口、通信协议、数据格式的标准化,提升不同厂家设备间的互操作性和系统集成度。

4. 云平台与虚拟化技术：

   探索利用云计算资源进行非安全相关的功能（如历史数据分析、培训模拟）处理，提升资源利用率和灵活性,安全核心功能仍需本地化保障。

5. 网络安全强化：

   随着工业互联网和物联网（IoT）的应用，网络安全将成为重中之重，需持续应用零信任架构、主动防御、态势感知等先进技术加固系统。

计算机联锁系统是现代铁路信号技术的里程碑，其以强大的计算机处理能力、严密的安全保障机制、灵活的可扩展性以及便捷的维护特性，彻底革新了铁路车站的安全控制模式，它不仅显著提高了运输效率和行车安全水平，也为铁路智能化、网络化发展奠定了坚实基础。

系统的复杂性也带来了硬件可靠性、软件安全、网络安全、电磁兼容性以及维护管理等方面的新挑战，通过持续的技术创新（如全电子化、智能化、高安全平台）、严格的工程管理（软件V&V、数据配置管理）、完善的维护体系以及不断加强的网络安全防护，这些挑战正在被有效应对，计算机联锁系统将继续向更安全、更智能、更高效、更互联的方向演进，为构建现代化、智能化的铁路运输体系提供不可或缺的核心支撑，其发展不仅关乎技术本身，更深刻影响着铁路运输的安全、效率与服务品质,是推动轨道交通持续升级的关键动力。

参考文献：

1. 林瑜筠. (主编). 铁路信号新技术概论. 中国铁道出版社.
2. 中华人民共和国铁道行业标准. TB/T 3027-2015 铁路车站计算机联锁技术条件.
3. 王瑞峰, 等. 计算机联锁控制系统. 中国铁道出版社.
4. 欧洲电工标准化委员会. EN 50126, EN 50128, EN 50129 (铁路应用-可靠性、可用性、可维护性和安全性(RAMS)系列标准).
5. 王海峰, 等. 全电子计算机联锁系统的发展与关键技术. 铁道通信信号, 2020(56).
