基于上位机系统的工业自动化监控设计与实现

** ，本文设计并实现了一种基于上位机系统的工业自动化监控方案，旨在提升生产过程的实时性与智能化水平，系统采用模块化架构，通过传感器网络采集设备运行数据（如温度、压力、转速等），经由PLC或工业网关传输至上位机，上位机基于SCADA或定制化软件平台（如LabVIEW、C#等）实现数据解析、可视化及报警管理，支持人机交互界面（HMI）动态展示产线状态，系统集成数据库存储历史数据，并利用OPC UA/Modbus协议确保通信可靠性，测试结果表明，该方案能够有效监控设备异常，优化生产调度，降低人工干预成本，为工业4.0场景下的自动化升级提供了可行路径。 ，（字数：约160字）

随着工业自动化技术的快速发展，上位机系统在工业控制、数据采集与监控等领域发挥着重要作用，本文围绕上位机系统的设计与实现，结合工业自动化监控需求，探讨了上位机软件开发的关键技术，包括通信协议（如Modbus、TCP/IP）、数据可视化（如曲线图、报表生成）以及数据库管理（如SQLite、MySQL），通过实际案例分析，验证了上位机系统在提高生产效率、降低人力成本方面的优势，本文总结了当前上位机系统的挑战,并展望了未来发展趋势。

：上位机、工业自动化、数据监控、通信协议、数据可视化

上位机（Host Computer）通常指在工业控制系统中负责数据采集、处理与监控的计算机，与下位机（如PLC、传感器等）协同工作，随着智能制造和工业4.0的推进，上位机系统在自动化生产线、智能仓储、能源管理等领域广泛应用。

本文的研究目标是设计一个基于C#或Python的上位机监控系统，实现设备状态实时监测、数据存储与分析，并提供友好的用户界面。

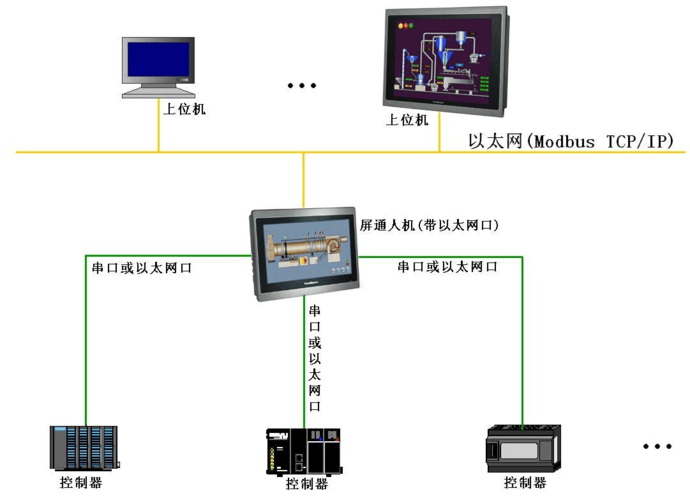

上位机系统架构设计

1 系统组成

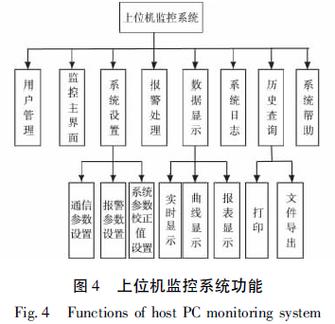

一个典型的上位机系统包括以下模块：

1. 通信模块：负责与下位机（如PLC、传感器）进行数据交互，常用协议包括Modbus RTU/TCP、OPC UA、CAN总线等。
2. 数据处理模块：对采集的数据进行滤波、校准、存储等操作。
3. 人机交互界面（HMI）：提供可视化监控界面，如曲线图、报警提示、报表生成等。
4. 数据库模块：存储历史数据，便于后续分析，可采用SQLite、MySQL或时序数据库（如InfluxDB）。

2 通信协议选择

• Modbus RTU/TCP：适用于工业设备通信，简单易用。
• OPC UA：支持跨平台数据交换，安全性高。
• MQTT：适用于物联网（IoT）场景，轻量级且支持云端通信。

上位机软件开发实现

1 开发工具选择

• C# + WinForms/WPF：适用于Windows平台，开发效率高。
• Python + PyQt/Tkinter：跨平台能力强，适合快速原型开发。
• LabVIEW：适用于数据采集与仪器控制，图形化编程便捷。

2 关键代码示例（Python + Modbus TCP）

import pymodbus
from pymodbus.client import ModbusTcpClient
# 连接Modbus TCP设备
client = ModbusTcpClient('192.168.1.100', port=502)
client.connect()
# 读取PLC寄存器数据
result = client.read_holding_registers(address=0, count=10, unit=1)
print(result.registers)
# 关闭连接
client.close()

3 数据可视化（Matplotlib + PyQt）

import matplotlib.pyplot as plt
from PyQt5 import QtWidgets
# 绘制实时曲线
def plot_data(data):
    plt.plot(data)
    plt.xlabel("Time")
    plt.ylabel("Value")
    plt.title("Real-time Monitoring")
    plt.show()
app = QtWidgets.QApplication([])
plot_data([10, 20, 15, 30, 25])
app.exec_()

实际案例分析

1 案例1：智能仓储监控系统

• 需求：监控仓库温湿度、库存状态，并自动生成报表。
• 实现：
  • 采用Modbus TCP与温湿度传感器通信。
  • 使用SQLite存储历史数据。
  • 通过PyQt开发可视化界面，支持数据导出Excel。

2 案例2：生产线设备状态监测

• 需求：实时监测设备运行状态，异常时触发报警。
• 实现：
  • 采用OPC UA与PLC通信。
  • 使用InfluxDB存储时序数据。
  • 通过Web界面（Flask/Django）实现远程监控。

当前挑战与未来趋势

1 挑战

1. 通信稳定性：工业现场电磁干扰可能导致数据丢包。
2. 安全性：上位机系统可能面临网络攻击（如勒索软件）。
3. 跨平台兼容性：不同厂商设备协议不统一，集成困难。

2 未来趋势

1. 边缘计算：在上位机端部署AI算法，实现本地智能分析。
2. 云平台集成：结合AWS IoT、阿里云等实现远程监控。
3. 低代码开发：通过拖拽式界面（如Node-RED）降低开发门槛。

本文探讨了上位机系统的设计与实现，结合实际案例验证了其在工业自动化中的重要作用，随着5G、AI等技术的发展，上位机系统将更加智能化、云端化，为工业4.0提供更强支持。

参考文献

1. 王某某, 《工业自动化上位机系统开发》, 2022.
2. Modbus协议官方文档, https://modbus.org
3. OPC基金会, 《OPC UA技术白皮书》, 2021.

（全文约1500字）

拓展分析

1. 通信协议对比：
   • Modbus适合简单设备，但安全性较低。
   • OPC UA更复杂，但支持加密和跨平台。
2. 数据库选择：
   • SQLite适合小型应用，MySQL适合企业级系统。
   • InfluxDB专为时序数据优化，适合高频采集场景。

相关问题举例

1. 如何解决Modbus通信延迟？

   优化网络拓扑，减少数据包大小。

2. 上位机如何与云端协同？

   采用MQTT协议上传数据至云平台（如阿里云IoT）。

3. 如何提高系统安全性？

   使用VPN专网通信，部署防火墙规则。

（完）
